支吊架，是支架和吊架的合稱，在各施工環節起著承擔各配件及其介質重量、約束和限制建筑部件不合理位移以及控制部件振動等功能，對建筑設施的安全運行具有極其重要的作用。

傳統支吊架制作繁瑣、安裝速度慢、現場工序多，較難實現多層布管、后期維護成本高。同時由于現場制作，采用焊接的方式，難以避免焊接的不利影響，焊接質量不穩定，焊接引起的應力集中破壞原結構，同時防腐性差，焊接制作需要很多時間，從而影響工期。

常用支吊架有活動支吊架、固定支吊架和抗震支吊架等。以固定支吊架為例，常用固定支吊架有單桿吊架、雙桿吊架、雙拉桿剛性吊架和托架等。

水系統管道有類型繁多、施工量大、局部密集等特點，管道材質、連接方式也不盡相同?；诓煌┕で闆r，水管采用的支吊架形式也各不相同，以下舉例幾種常見的水管支吊架形式：

多根水管共用支吊架，支吊架荷載大、占用空間大。在調整管綜時需要為支吊架預留足夠的安裝空間。

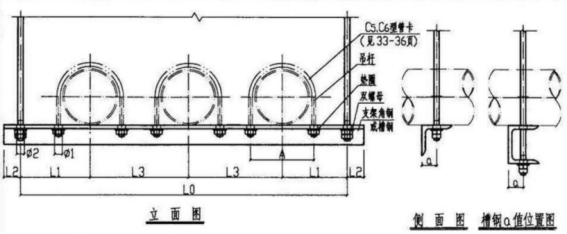

 圖1.1.4多管吊架圖

▲圖片來自《03S402 室內管道支吊架圖集》

圖1.2.1風管支吊架圖

▲圖片來自《19K112：金屬、非金屬風管支吊架（含抗震支吊架）》

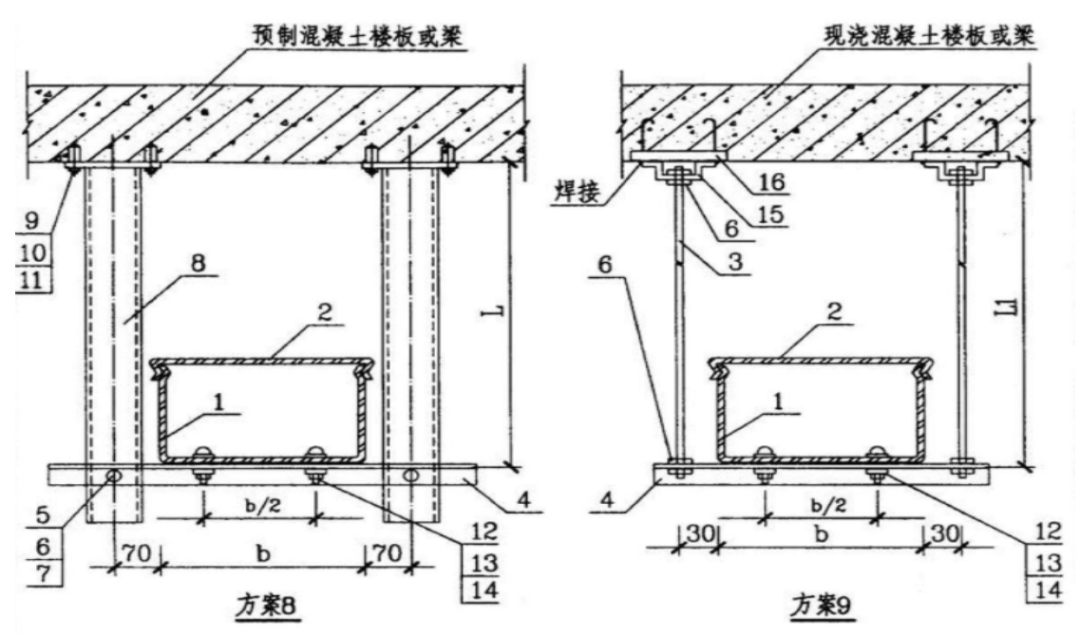

圖1.3.1橋架支吊架圖

▲圖片來自《D701-1～3：封閉式母線及橋架安裝》

普通安裝支吊架凌亂分散，交叉較多，在空間狹小的區域沒有空間分專業安裝支吊架。將排布整齊有序的綜合支吊架取代傳統支吊架形式，不僅減少了支吊架的數量，而且使管線走線更清晰，美觀度、質量均為提高。在滿足各種管線布置的前提下，有效地控制整體占用空間。

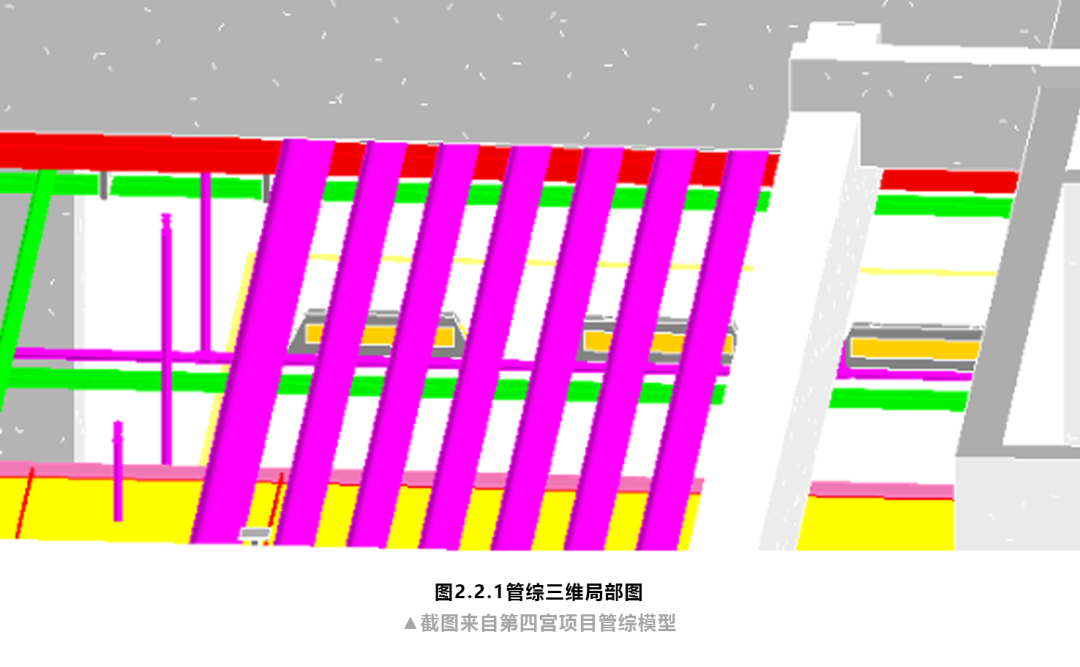

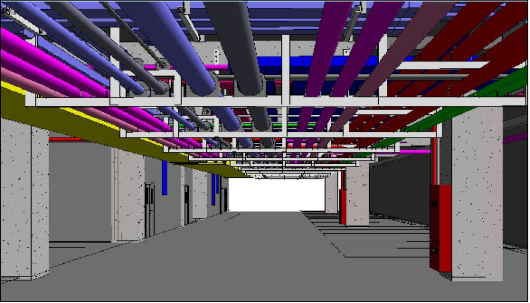

圖2.1.1管綜三維局部圖

▲截圖來自管綜模型

下面以“長沙市第四工人文化宮項目”地下室為例，以下簡稱第四宮項目，利用Revit品茗插件布置、驗算支吊架步驟。

在BIM管綜調整完畢后，用以下局部管線演示添加支吊架：以添加水管支吊架為例，按照經驗以及估算值設計支吊架形式與立桿、橫擔型號尺寸。

設置好各項參數，對支吊架進行驗算，經驗及估值往往保守，驗算后可采用更合理、經濟的選型節約成本。

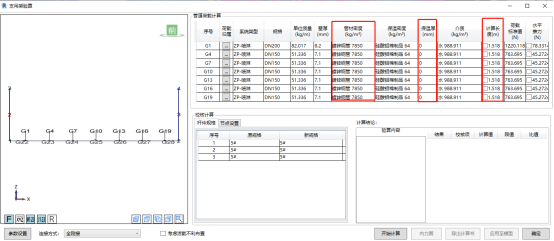

圖2.2.4支吊架驗算圖

▲截圖來自品茗插件驗算支吊架模型圖

根據演算結果中顯示的間距，參考規范中支吊架間距以及規范批量布置支吊架。

支吊架模型添加完成后，可導出材料表、剖面圖方便成本核算、采購、下料。利用剖面圖和三維模型搭配，方便各方審核方案以及后期施工安裝。

BIM技術應用為綜合支吊架的優化排布給出了新的解決模式，合理有效地對項目過程中問題進行前置解決，在BIM模型中完成支吊架的形式設計、平面設計、大樣設計和材料統計等，通過“預裝配”過程，既減少了設計和施工變更，確保施工進度的同時，又降本增效，實現“設計+深化+統計”的全階段BIM應用，并生成計算書，給廠商提供更完善的深化設計平臺選擇，將各支架分解進行工廠化預制，從而減少施工周期、保證支架施工質量、節約材料成本，為真正實現項目機電安裝領域深層次應用信息化賦能前行。
